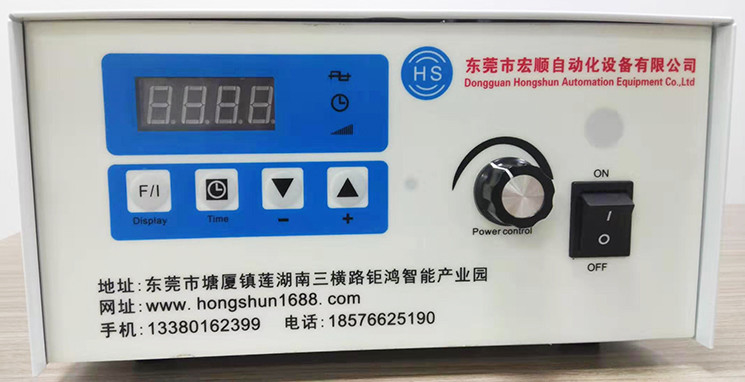

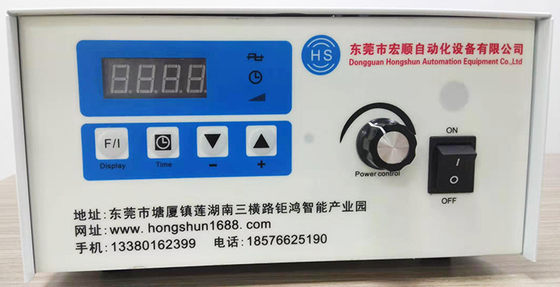

التلقائي بالموجات فوق الصوتية الأنظف مولد العرض الرقمي غير سامة غاطسة

التلقائي بالموجات فوق الصوتية الأنظف مولد العرض الرقمي غير سامة غاطسة غاطسة

^{تصنيف مولدات الموجات فوق الصوتية:
تعمل مضخمات Class A و Class B و Class C التقليدية على الأجهزة النشطة (مثل الترانزستورات للمناقشة) كمصادر حالية. في هذه المضخمات ، يعمل الترانزستور في المنطقة النشطة من خاصية فولت أمبير.}

^{يتم التحكم في جامع التيار بواسطة إشارة الإثارة الأساسية والجهد الجامع جزء من موجة جيبية أو موجة جيبية. لذلك ، فإن المجمع لديه تيار كبير و فولطية في نفس الوقت خلال أسبوع واحد من الإشارة. لاستهلاك قدر كبير من الطاقة ، وهذا هو السبب الرئيسي لكفاءة تحويل الطاقة المحدودة من مكبرات الصوت التقليدية. مكبرات الصوت في وضع التبديل قد أحدثت ثورة في كفاءة المضخم باستخدام الأجهزة النشطة كمفاتيح تشغيل / إيقاف.}

^{يعمل الترانزستور في منطقة التشبع أو القطع في منحنى خاصية فولت أمبير. عندما يتم تنشيط الترانزستور لتشغيله ، فإنه يدخل منطقة التشبع ، وعندما يتم إيقاف تشغيله ، فإنه يدخل منطقة القطع. نظرًا لأن انخفاض جهد تشبع الترانزستور منخفض ، يتم تقليل استهلاك طاقة المجمع ، مما يؤدي إلى تحسين كفاءة تحويل الطاقة للمكبر.}

^{بشكل عام في ظل ظروف الترانزستور المثالية (انخفاض جهد التشبع هو صفر ، ومقاومة التشبع هي صفر. ومقاومة قطع الاتصال غير محدودة ، وزمن التبديل صفر) ، ومكبرات الصوت من الفئة D التي تعمل في وضع التبديل ، والكفاءة النظرية هي 100 ٪ ، والكفاءة الفعلية تصل إلى أكثر من 90. كفاءة مكبر للصوت من الفئة (أ) هي 50 ٪ فقط وكفاءة الفئة ب هي 78.5 ٪. يمكن ملاحظة أن مضخم طاقة وضع التبديل له أهمية عملية كبيرة في تطبيق الموجات فوق الصوتية للقدرة.}

^{معظم مولدات الموجات فوق الصوتية في الاستخدام الفعلي هي ب ، مكبرات الصوت من النوع ج ، ومعظمها من الفئة ج ، وبعض التصميمات ذات الأغراض الخاصة هي الفئة ب.}

^{فئة د مكبر للصوت السلطة
يظهر الشكل 1.35 مضخم طاقة الدفع والسحب من النوع D. تقوم إشارة إثارة الإدخال بإيقاف تشغيل الأنبوب الآخر عند تشغيل أنبوب واحد ، بينما يشغل وقت التشغيل نصف دورة التيار المتردد. هناك نوعان من التكوينات لهذا مكبر للصوت ، واحد هو مكبر للصوت التبديل الجهد ، الشكل 1 ، 35 (أ) ؛ والآخر هو مكبر للصوت التبديل الحالي (الشكل 1.35 (ب)). في تكوين مفتاح الجهد ، يعمل الترانزستور كمفتاح للجهد ، والجهد الجامع عبارة عن موجة مربعة ، ودائرة ضبط السلسلة لا تتجاوز التيار الأساسي. لذلك ، فإن جهد الخرج هو المكون الأساسي لجهد التجميع ، ويعد تيار المجمع نصف موجة جيبية. في تكوين المفتاح الحالي ، يعمل الترانزستور كمحول تيار. يحافظ على الاختناق L ، تيار تغذية مستمر للتيار المستمر ، تيار التجميع هو موجة مربعة ، ويكون جهد التجميع نصف موجة جيبية.}
