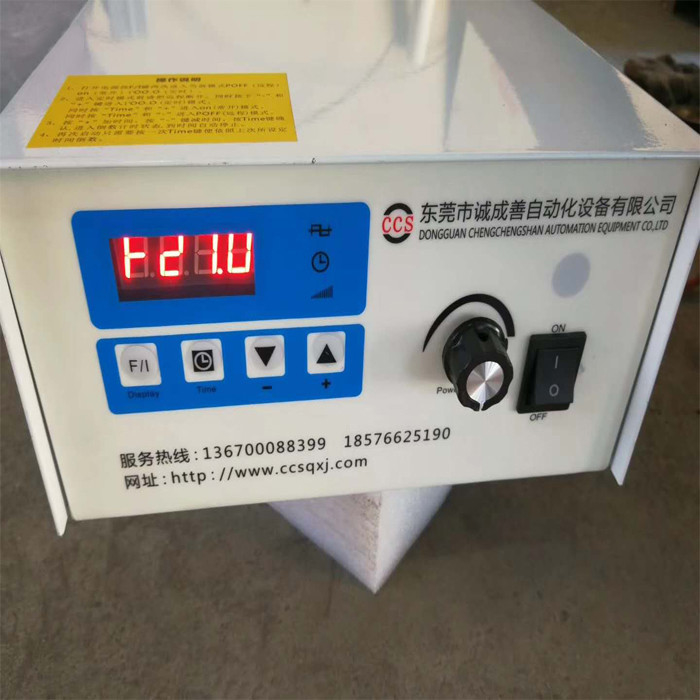

معزولة مدفوعة بالموجات فوق الصوتية الأنظف مولد ، سونيك مولد التردد الكهرومغناطيسي

^{معزولة مدفوعة بالموجات فوق الصوتية الأنظف مولد ، سونيك مولد التردد الكهرومغناطيسي}

^{1. وصف موجز لكل وظيفة مكون ذات الصلة:}

^{A ، مقوم الجسر: يحول التيار المتردد إلى الجهد DC ؛}

^{B ، الحث في الوضع الشائع: قم بترشيح الفوضى الكهرومغناطيسية عالية التردد الناتجة عن تشغيل الدائرة لمنعها من تلويث مصدر الطاقة الخارجي.}

^{C ، كاشف التيار: كاشف التيار الدقيق ، يتم تحويل إشارة الدخل الحالية إلى إشارة جهد عالية الدقة ، والتي يتم تشكيلها وتزويدها بدائرة التحكم الرئيسية لتحقيق طاقة ثابتة.}

^{D ، الترانزستور: بنية جسر كامل التحول على شكل يتكون من أربعة الترانزستورات IGBT عالية الطاقة يحول إشارة الجهد DC إلى إشارة الجهد العالي AC التردد.}

^{E ، محرك الدائرة: محرك معزولة.}

^{F ، محول إضافي: يحول التيار الكهربائي إلى تيار تناوب منخفض الجهد ، وبعد التصحيح والترشيح ، يتم تزويده بجزء معالجة الإشارة وجزء لوحة العرض.}

^{G ، صقل التردد: ضبط مقياس الجهد يمكن ضبط المعلمة تردد المولد إلى حد معين ؛}

^{H ، تقليم التيار: اضبط مقياس الجهد هذا لضبط تيار الدخل إلى حد ما ، وبالتالي تغيير طاقة الخرج.}

^{I ، مفتاح الاختيار الحالي: يمكن ضبطه بواسطة 6 تروس من 1 إلى 6. لاحظ أن 1-5 هو المرجع الحالي. كلما كان الرقم أصغر ، كلما زاد المرجع الحالي. 6 هو مفتاح المضاعف الحالي. على سبيل المثال ، عندما يكون التيار هو 2 ، والتيار هو 2A ، وعندما يتم تشغيل 5 و 6 في وقت واحد ، يكون الناتج هو 4A.}

^{J ، يمكن أن يتطابق المحاثان 1 و 2 مع الحث المختلفة ، حيث يكون الحث المقابل للمحث 1 هو R11 ، R12 ، R13 ، R14 ، R15 ؛ الحث المطابق للمحث 2 هو R1 ، R2 ، R3 ، R4 ، R5 ؛ أكبر عدد ، أكبر الحث. مجموع الحث من الاثنين هو الحث الكلي. عند تصحيح الأخطاء ، يجب أن يعتمد المحث على مبدأ أخذ الأولوية.}

^{K ، محول يتحول اختيار النسبة: RA و RB ، RA أقل من RB ، بشكل عام ، RA مناسبة لمحولات السيراميك الصفراء ، RB مناسبة لمحولات السيراميك السوداء.}
