OEM آلة التنظيف بالموجات فوق الصوتية ، ذكي تصفية يموت الصب فراغ معدات خط التجفيف

جديد OEM PLC التحكم التلقائي الذكي بالكامل تصفية يموت الصب بالموجات فوق الصوتية معدات التنظيف فراغ خط التجفيف

اسم المعدات: التلقائي بالكامل بالموجات فوق الصوتية التنظيف فراغ خط التجفيف
II. نموذج المعدات: HS-5288AFG
3. نوع المعدات ومعنى:
الموديل: HS-5288AFG
معنى: (HS) يشير إلى Hongshun Automation Equipment Co.، Ltd. لفترة قصيرة ؛ (5) يشير إلى ما مجموعه خمس فتحات وظيفية للجهاز كله.
(288) يشير إلى ما مجموعه 288 محولات بالموجات فوق الصوتية ؛ (AFG) يشير إلى آلة التنظيف التلقائي غير القياسية
IV. تطبيق المعدات: لتنظيف سطح الشغل الدقة ، تجفيف الشغل ، حجم الشغل: مواصفات مختلفة ، راجع الكائن الفعلي
خامسا ، قدرة المعدات: كل 5-10 دقائق من سلة ، إيقاع قابل للتعديل. يمكن أن تعمل المعدات في نوبتين في اليوم بشكل مستمر.
متطلبات الوظيفة والنظافة:
1. متطلبات النظافة: تنظيف سطح الشغل ، في حد ذاته لا يمكن تغيير لونها وتآكلها. لا يمكن العثور على أي زيت أو غبار أو ملوثات أخرى على سطح الشغل بعد التنظيف.
2. متطلبات المعالجة السطحية: موحدة ، غير وصمة عار ، وصمة عار.
3. متطلبات التجفيف: لتحقيق تجفيف سطح الشغل بعد التنظيف.
7. وضع النقل: ناقل حركة أوتوماتيكي.

8. عملية التنظيف والجدول التكوين:
1: تدفق العملية: تحميل → 1 # عامل التنظيف بالموجات فوق الصوتية → 2 # التنظيف بالموجات فوق الصوتية للمياه البلدية → 3 # بالموجات فوق الصوتية الشطف من المياه البلدية → 4 # الشطف بالماء الساخن → 5 # تجفيف الفراغ → التفريغ
2: وصف المعدات

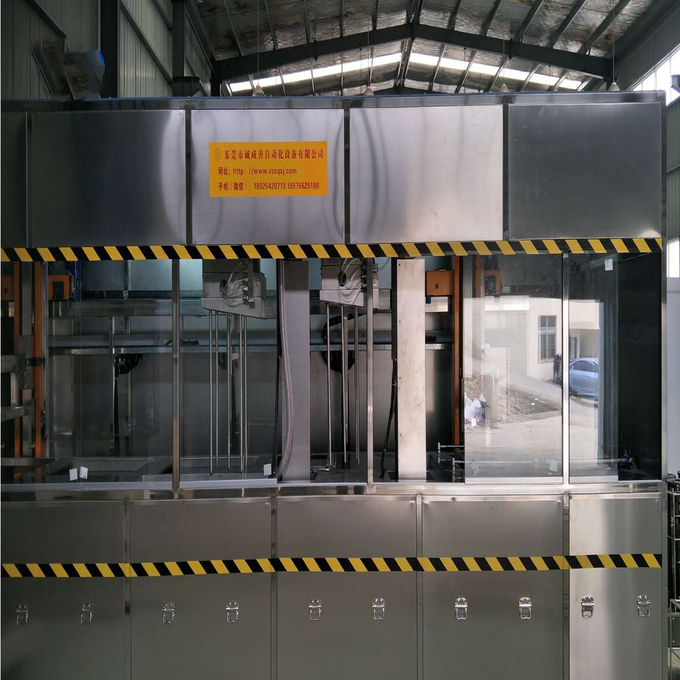

آلة التنظيف هي آلة تنظيف بالموجات فوق الصوتية أوتوماتيكية بالكامل. يتم التحكم في عملية التنظيف بواسطة PLC. ستة خطوط التنظيف تتكون من خزان التنظيف بالموجات فوق الصوتية ، وخزان الغسيل وجهاز التجفيف مصنوعة من الفولاذ المقاوم للصدأ. يضع المشغل سلة التنظيف مع قطع الشغل في خزان التنظيف. يقوم معالج المناولة العملاقة بحمل قطعة العمل لكل إجراء عمل بدوره ، ويقوم بتنفيذ سلسلة من التنظيف والتجفيف لقطعة العمل. عملية التنظيف ، يظهر الهيكل المحدد في الرسومات والوصف التالي.
3: المبادئ الأساسية وخصائص الموجات فوق الصوتية
تتحول الإشارة الكهربائية بالموجات فوق الصوتية التي تبلغ 28 كيلو هرتز والتي ينتجها المولد بالموجات فوق الصوتية إلى تذبذب ميكانيكي في نفس التردد من خلال التأثير الكهروإجهادي لمحول الطاقة ، وتشع في محلول التنظيف في شكل موجة ميكانيكية بالموجات فوق الصوتية. بسبب العمل المتناوب لمناطق الضغط الإيجابية والسلبية في انتشار الموجات الميكانيكية الأسرع من الصوت ، يتم إنشاء العديد من الفقاعات الصغيرة في أكثر من 1000 ضغوط جوية وانفجارها في أي وقت ، مما يؤدي إلى قصف محلي عالي الضغط على سطح المنظف ، والذي يسبب التقشير السريع للأوساخ على السطح والشقوق للكائن. هذا هو "تأثير التجويف" الغريب في التنظيف بالموجات فوق الصوتية.
4: تكوين مطابقة نظام معالجة مياه الصرف الصحي ، وذلك باستخدام تقطير الضغط المنخفض (فصل الزيت عن الماء) ، والمتطلبات المحددة هي على النحو التالي.
(1) يتم معالجة ما لا يقل عن 300 لتر من مياه الصرف الصحي يوميًا ، ويتم إنشاء منفذ بسيط لتصريف النفايات الصلبة لمنع انسداد خطوط الأنابيب.
(2) نسبة السائل المركز في معالجة مياه الصرف الصحي لا تزيد عن 10٪.
(3) التأكد من أن تصريف مياه الصرف الصحي يفي بالمعايير الوطنية لتصريف المياه الصناعية "المعيار الشامل لتصريف المياه العادمة".
(4) إعداد الوظائف الاختيارية للصف المستقيم ومعالجة المرشح ؛
(5) التصميم والتركيب وفقًا للحالة الفعلية للطرف أ (يحدد الجانبان خطة التثبيت)
(6) التشغيل التلقائي بالكامل ، لا أحد في الخدمة ؛
(7) ليست هناك حاجة للمعالجة الكيميائية الحيوية ، والتنبيه التلقائي موجه لاستبدال الأجزاء الضعيفة ؛
(8) انخفاض تكاليف الصيانة ، وسهولة التشغيل ، وانخفاض استهلاك الطاقة للمعدات ، واحتلال مساحة صغيرة

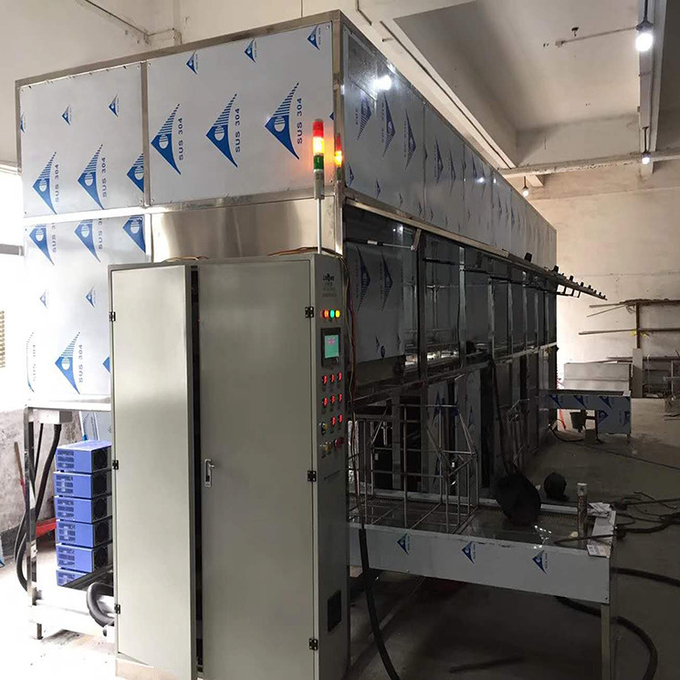

5: نظام التحكم
1. يمكن التحكم في جميع المضخات والمحركات وأنظمة الدوران والتدفئة بشكل منفصل وعرضها في حالة.
2. مجهزة بصندوق توزيع مستقل ، الدائرة مقسمة إلى كتل وظيفية لسهولة الصيانة.
3. المعدات لديها جهاز تأريض جيد.
4. مجهزة الوضع اليدوي والتلقائي ، مع وظيفة التنبيه الصوت والضوء.
5. يتم عرض جميع وظائف الجهاز على الشاشة التي تعمل باللمس.
6. المعدات لديها وظيفة حماية سلامة جيدة. بعد كل عملية تنظيف وتجفيف ، عندما لا تتم إزالة الشغل ، لا تعمل الآلة.
