آلة تنظيف المرشحات الضوئية بالموجات فوق الصوتية أحد عشر فتحة عالية الكفاءة تعمل بالطاقة الكهربائية

آلة تنظيف المرشحات الضوئية بالموجات فوق الصوتية أحد عشر فتحة عالية الكفاءة تعمل بالطاقة الكهربائية

a: وصف المواد الرئيسية:
1. لوحة الصدمة مصنوعة من SUS316 # مع لوحة SUS304 # 2.0mm. يتكون الإطار من ملف التعريف المستطيل SUS304 # ، وقد تم تجهيز قاعدة الماكينة بكوب دعم (M16).
2. الهزاز بالموجات فوق الصوتية يعتمد رقاقة محول العلامة التجارية اليابانية "Bundo" ؛
3. أنبوب مكبر للصوت بالموجات فوق الصوتية يعتمد أنبوب الطاقة العالي "Fuji" الياباني.
4. ترموستات العرض الفردي يعتمد العلامة التجارية اليابانية "Omron" ، و لوحة التسخين و أنبوب التسخين تعتمدان على العلامة التجارية Taiwan Baolong.
5. نظام الوقت ، الجرس و جهاز التحكم بمستوى السائل يتم إنتاجهما في تايوان أو هونج كونج.
6. تتبنى PLC سلسلة "Mitsubishi" اليابانية ، و يعتمد المستشعر أجزاء يابانية عالية الجودة ؛
7. يعتمد محرك الفرامل مناور العلامة التجارية تايوان "Dongyuan".
8. يعتمد العاكس العلامة التجارية اليابانية "Panasonic" ؛
9. مضخة الفلتر تستخدم المضخة الفولاذية المقاومة للصدأ "South" الصينية الخاصة
10. نظام التجفيف يستخدم مروحة الضغط العالي Zhejiang "Sensen".

ثانياً: أهم المعلمات التقنية للمعدات:
1. إجمالي الطاقة بالموجات فوق الصوتية: 8.4KW (أي ما مجموعه خزانين بالموجات فوق الصوتية ، كل منهما 1.2KW)
2. تردد بالموجات فوق الصوتية: 28 ، 40KHz
3. عدد المرشحات: 4
4. مضخة ومحرك إجمالي الطاقة: 5.5KW
5. أقصى قوة إجمالية للمعدات حوالي: 65KW
6. امدادات الطاقة: 380VAC ، 3p5w ، 50HZ.
7. إجمالي استهلاك المياه والمياه النقية: حوالي 0.8-1.5m3 / ساعة (خارجي)
8. حجم المضيف حوالي: (الطول × العرض × الارتفاع) انظر الصورة.

ثالثا: PLC برنامج التحكم معالج المعلمات الرئيسية: (مجموعتين)
A. العملية الجانبية تستخدم محرك 1 / 2HP.
B. سرعة الجري الجانبي: 5-10m / min (قابل للتعديل)
C. عملية طولية باستخدام محرك الفرامل العلامة التجارية الإيطالية ، والطاقة: 2HP
D. تشغيل السرعة الطولية: 5-6m / min (قابل للتعديل)
E.PLC تعتمد سلسلة "Mitsubishi" اليابانية ، ويستشعر المستشعر أجزاء يابانية عالية الجودة ؛
و. عمود المناولة وسكة التوجيه مصنوعة من الفولاذ عالي الجودة ، وغطاء المناولة مصنوع من صفائح مطاطية من الفولاذ المقاوم للصدأ ؛
G. دليل ذراع الرفع مغطى بـ A3 قناة فولاذية t = 0.7mm لوحة فولاذية مقاومة للصدأ

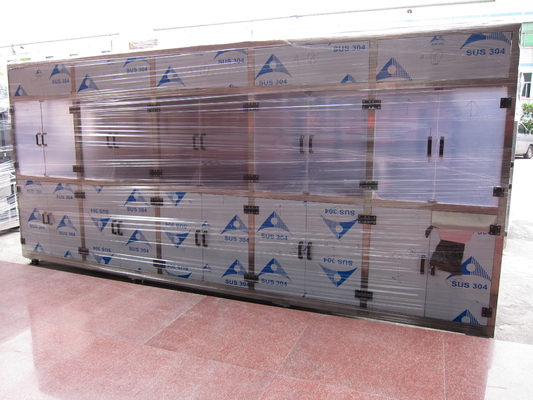

أربعة: جزء الغطاء مغلقة ونظام العادم
1: إن الجهاز كله بهيكل مغلق بالكامل ، والجزء العلوي هو باب متحرك ، ومجهز بـ δ = 5 مم من الزجاج المقسى ، وباب الصيانة المنقولة من نوع الدفع المنخفض ؛
2: يوجد مصباح إضاءة داخل غطاء الختم ، ويتم تنفيذ إطار الإضاءة والمكونات وفقًا للمعايير الوطنية.
وفقًا لمتطلبات موقع شركتك ، توجد قناة الهواء الكبيرة في الجانب الخلفي من الماكينة ، ويتم توصيل منفذي العادم φ = 150 مم في قناة هواء كبيرة لتسهيل الاتصال مع نظام عادم الهواء المطلوب ، والمياه بخار في المعدات متقلبة. يتم تفريغ الرائحة.
