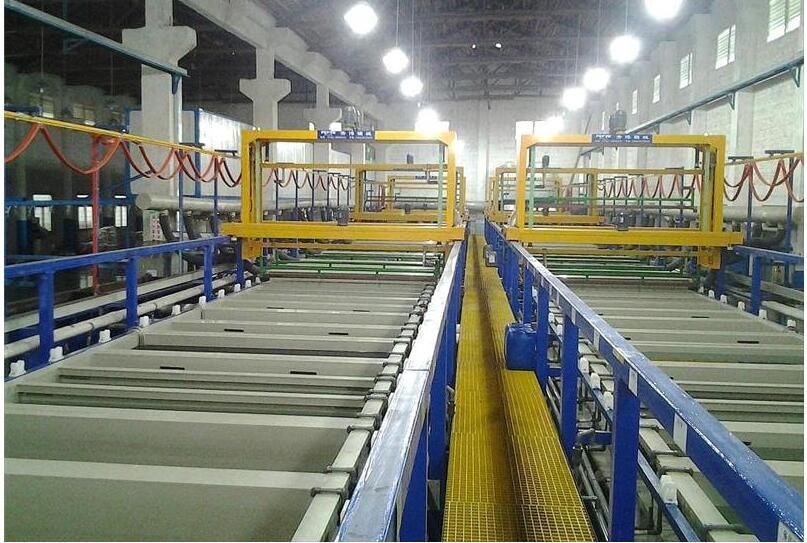

متعدد الذراع معدات أنودة التجارية شبه التلقائي انخفاض استهلاك الطاقة

متعدد الذراع معدات أنودة التجارية شبه التلقائي انخفاض استهلاك الطاقة

مقدمة في معدات العادم لمعدات إزالة الأكسدة العملاقة متعددة الأذرع العملاقة:
مبدأ تنقية: يتم تحديد اختيار معدات تنقية غاز العادم وفقا لطبيعة غاز العادم ، وحجم العلاج ومتطلبات العلاج. لضمان انبعاث تلوث غاز العادم ، فإن هدفنا هو إنشاء عملية إنتاج نظيف غير ضارة. يجب تحسين المعدات ودمجها لتشكيل تدفق عملية بكفاءة عالية وتكلفة منخفضة واستهلاك منخفض للطاقة.

مبدأ العمل في معدات معالجة غاز العادم هو فصل الملوثات في الغاز وتحويلها إلى مواد غير ضارة لتحقيق الغرض من تنقية الغاز. إنه ينتمي إلى نوع التيار التلامسي التفاضلي ، والتعبئة في جسم البرج هي الشرط الأساسي لاتصال الغاز السائل ثنائي الطور. إنه يوفر مساحة كبيرة بما يكفي لمنع التدفق الزائد للغاز والسائل. نفايات الامتصاص هي الوسيلة الرئيسية لمعالجة غاز العادم. يتم اختيار طبيعتها وتقدمها وفقًا لطبيعة غازات العادم المختلفة. يتم تحديد استهلاك وحدة الغاز عن طريق حساب نسبة تدفق الاحتكاك من ماصة للغاز خامل. يتم امتصاص غاز العادم بواسطة قناة الهواء ويمر عبر خردة التعبئة من أسفل إلى أعلى. يمر الامتصاص الدائر خلال موزع السائل من أعلى البرج ، ويتم رشه بالتساوي في خردة التعبئة ، ويتدفق لأسفل سطح خردة التعبئة ، ويدخل في خزان المياه المتداول. نظرًا لأن اللوحة الحديثة والمادة اللاصقة الهابطة لا تتلامس مع العبوة ، فإن سيولة تيار الغاز الصاعد تصبح أقل وأقل ، ويتم الوصول إلى متطلبات التصريف أعلى العمود.

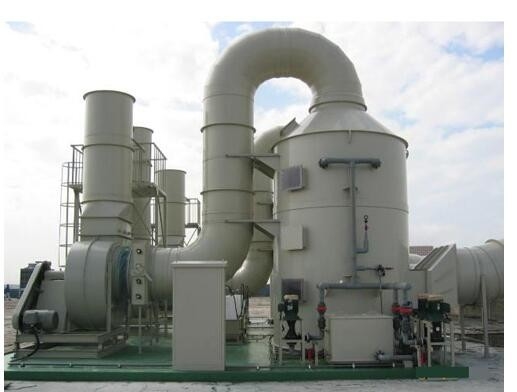

ثانيا ، التكوين الأساسي لبرج تنقية:
1. غطاء العادم وقناة الهواء.
2 ، جسم البرج ؛
3. جهاز التنظيف بالرش.
4. نظام التحكم ؛

ثالثا ، متطلبات التكوين الرئيسية للمعدات:
1 ، واستخدام المعلمات: AC220V / ثلاث مراحل أربع أسلاك / 60HZ ، قوة K 27KW.
2. برج الجسم:
حجم جسم البرج ¢ 2200 × 4500mm.
 مصنوعة من لوحة PP بسماكة 10 ملم ، لا تشوه ، لا تسرب ، مقاومة جيدة للتآكل ومظهر جميل.

• تم تجهيز الطابق الأول بخزان مياه للرش.
• يتم تزويد ميناء تفريغ البلغم بمنفذ للكشف عن جودة معالجة الغاز.
• يملأ البرج الداخلي بالون العادم ، ويتم ملء البالون بسمك 300 مم أو أكثر.

3. الرش:
 الأنابيب: أنابيب الرش ¢ 1 "الأنابيب البلاستيكية ، أنابيب الرش ¢ 2" الأنابيب البلاستيكية.
 فوهة: فوهة دوامة بوم ، مع تدفق كبير ، وسهلة ليحل محل وهلم جرا.
 مضخة الرش: مضخة الطرد المركزي الكيميائية ، الطاقة: 5HP.

4. جزء التحكم:
box يتكون صندوق التحكم من ثني لوحة A3 δ2.0mm ، ويتم رش السطح ومعالجته ، وهو جميل وسخي.
يجب أن يكون كل من أزرار التشغيل والإيقاف لكل حمل ، وأنظمة إنذار الصوت والضوء أنيقة وسهلة التشغيل.
 مع ارتفاع درجة الحرارة وحماية التيار الزائد وجهاز إنذار تلقائي.
box تم قفل صندوق التحكم لمنع الأفراد غير المصرح لهم من فتح صندوق التحكم في الإرادة.

5 ، ضخ الأنابيب:
تم تصميم غطاء المحرك وفقًا لمتطلبات العملية ، وكلها متصلة بأنبوب العادم الرئيسي بواسطة الأنبوب الصلب ؛ يحتفظ أنبوب العادم الرئيسي بالواجهة ، ويتم تثبيت مروحة العادم الخارجية لضمان وصول تركيز انبعاثات غازات العادم وحجم غاز العادم إلى GB21900-2008 "معيار انبعاث ملوثات الطلاء الكهربائي" 4.2 متطلبات الشريط ، وارتفاع الخط ماسورة العادم لا تقل عن 15 مترا. صمم طريقة تركيب معقولة لضمان تثبيت أنبوب العادم بشكل ثابت وموثوق وآمن. أنبوب التهوية مصنوع من لوحة PP 6 مم ، وهي غير مشوهة ، وذات قوة عالية ، ومقاومة جيدة للتآكل ولا يوجد تسرب. يتم تزويد أنبوب العادم بمنفذ تصريف سائل في أدنى نقطة في النهاية ويتم توصيل الأنبوب بأنبوب تصريف مياه الصرف الصحي الشامل ذي القاعدة الحمضية.

يقع أنبوب العادم في الجزء العلوي من خط الإنتاج. التصميم معقول ومعقول. يتم ترتيب الموقع والحجم وأنبوب الفرع والأنبوب الرئيسي للتنفيس العادم بدقة ، بشكل جميل ومتناسق. لديها تأثير تهوية جيد لضمان غاز العادم المنضب تماما في الوقت المناسب المنبعثة من الخزان.

 بالنسبة لخطوط الأنابيب الطويلة ، يكون فقد ضغط قناة التهوية كبيرًا جدًا ، مما يؤدي إلى قلة استخراج الهواء في نهاية الشبكة. من أجل جعل مسودات خط الإنتاج هي نفسها بشكل أساسي ، يجب أن يكون هناك تصميم قناة فعال ، وأن يتم توفيره في كل أنبوب من أنابيب الشفط. يمكن لجهاز ضبط حجم الهواء ضبط كمية الهواء المستنفد حسب الرغبة لضمان تأثير استنفاد خط الإنتاج بأكمله.
total يبلغ الطول الكلي لأنبوب العادم mm900mm.
bra تعتمد شريحة تثبيت أنابيب العادم 40 * 40 * 4.0 مم من الصلب المجلفن ، ويتم رش السطح باستخدام راتنجات الايبوكسي.
