مخصص معدات التنظيف الجاف ، آلات التنظيف الجاف الكهربائية مع لوحة الاهتزاز

مخصص معدات التنظيف الجاف ، آلات التنظيف الجاف الكهربائية مع لوحة الاهتزاز

هيكل المعدات
يتكون نظام التنظيف بشكل أساسي من مولد بالموجات فوق الصوتية ومحول طاقة بالموجات فوق الصوتية وخزان تنظيف ونظام تجفيف الفراغ وخزان استرداد التقطير ونظام ترشيح الدوران ونظام فصل الماء ونظام التسخين التلقائي للتحكم في درجة الحرارة والموقع والإطار ونظام التغذية والتفريغ ونوع الضوء مناور الذراع ، ونظام الاستخراج ، العلبة المغلقة بالكامل ، نافذة المراقبة ونظام التحكم.

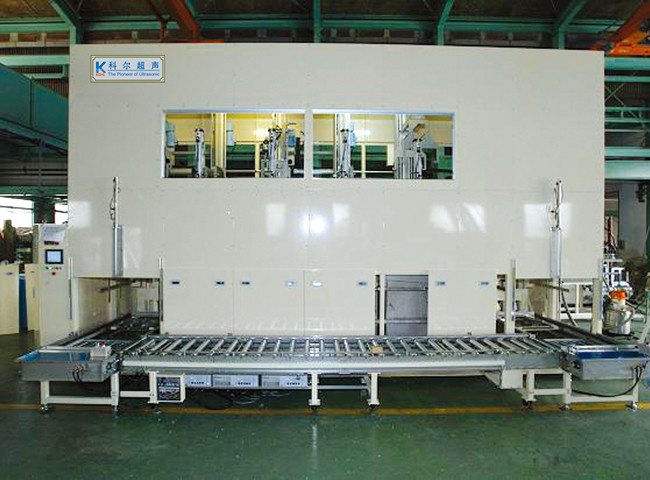

وصف الجهاز
آلة التنظيف هي جهاز تنظيف تلقائي. يتم التحكم في عملية التنظيف بواسطة وحدة تحكم منطق قابلة للبرمجة (PLC). أربعة خزانات تنظيف بالموجات فوق الصوتية متتالية مصنوعة من الفولاذ المقاوم للصدأ 316L المستوردة عالية الجودة ، التنظيف بالموجات فوق الصوتية الهيدروجين التنظيف والتنظيف بالبخار مستمرة. نظام التنظيف العامل. يضع المشغل سلة التنظيف مع الشغل على الطرف الخارجي لسلسلة التغذية والنقل ، أي نهاية التحميل والتفريغ ، يتم فتح الباب الهوائي الخاص بالمدخل والمخرج تلقائيًا ، وترسل سلسلة التغذية والنقل تلقائيًا تنظيف سلة إلى النهاية الداخلية ، وهذا هو ، محطة التحميل والتفريغ.

في نفس الوقت ، يتم غلق الباب الهوائي الخاص بالمدخل والمخرج تلقائيًا ، ويرسل الروبوت متعدد الذراع سلة التنظيف إلى خزان الغسيل الخام بالموجات فوق الصوتية لتنظيفها الأولي ، ثم يرسل سلة التنظيف إلى كل خطوة عملية ، وتعرض الشغل لعلاج التنظيف متعدد المراحل والتجفيف بالفراغ. ثم تقوم أداة المعالجة متعددة الأذرع بإرجاع سلة التنظيف إلى الطرف الداخلي لسلسلة ناقل الإطعام والتفريغ ، أي محطة التحميل والتفريغ ، ويتم فتح الباب الهوائي لمنافذ الدخول والمخرج تلقائيًا ، ويتم فتح التغذية والنقل ترسل السلسلة تلقائيًا سلة التنظيف إلى الطرف الخارجي ، أي نهاية التحميل والتفريغ. يتم غلق الباب الهوائي الخاص بالمدخل والمخرج تلقائيًا ، ويأخذ المشغل سلة التنظيف من طرف التحميل والتفريغ ، ثم يقوم بإخراج قطعة العمل التي تم تنظيفها من سلة التنظيف لإكمال عملية التنظيف.

1: التنظيف بالموجات فوق الصوتية (الخزان الأول):
الحجم الفعال للأخدود الداخلي: حوالي 500 × 400 × 400 مم

هيكل جسم الخزان: مواد جسم الخزان مصنوعة من SUS316L مستورد عالي الجودة و 2 mm صفيحة فولاذية مقاومة للصدأ. تم تزويد قاع الخزان بصمام تصريف ، والقاع مجهز بلوحة اهتزاز بالموجات فوق الصوتية من نوع الإدخال. يتم تزويد الجزء السفلي من لوحة الصدمات بشبكة مرشح قابلة للفصل من الفولاذ المقاوم للصدأ ، ومقياس مستوى السائل من النوع الفولاذي الخارجي من النوع المقاوم للصدأ ، ونظام إنذار تلقائي لمستوى السائل ، ومنفذ تجاوز في الجزء الخلفي. تصميم الأخدود الخامس لكل فتحة. وهي مجهزة بمنفذ خبث ذي حواف لسهولة التنظيف من الشوائب الزائدة. إنه مجهز بنظام دوران للحفاظ على المذيب متداول بشكل فعال.

نظام الموجات فوق الصوتية: يتكون من مولد بالموجات فوق الصوتية ، محول ، كابل وهلم جرا.

مولد بالموجات فوق الصوتية: يعتمد مولد الموجات فوق الصوتية ذاتية التطوير Chengchengshan ولديه عمر خدمة طويل. مع حماية الزائد ، والتتبع التلقائي لتردد مستوى السائل ، وكاسح رقمي كامل وغيرها من المهام. يمكن أن تصل كفاءة تحويل الطاقة إلى أكثر من 95 ٪ ، وإخراج الطاقة مستقر وموثوق.

محول:

1. محول الطاقة: 50W / قطعة ؛ تردد محول: 28 كيلو هرتز.
2. اعتماد محول "Bundo" للرقاقة المستوردة من اليابان ؛
3. مقدمة عن عملية ربط محول الطاقة: يتم أولاً تنظيف سطح رابطة محول الطاقة قبل الربط ، ثم يتم زرع المسمار بواسطة آلة البذر ؛ وبالتالي يتم لصقها في محول الطاقة لاصق خاص عندما الترابط. ثم يتم إحكام ربطها بالمسامير لضمان عدم سقوط المحول أثناء ساعات التشغيل الطويلة.

الكبل: يتم إرسال الإشارة الكهربائية عالية التردد للمولد بالموجات فوق الصوتية إلى محول بالموجات فوق الصوتية من خلال الكابل. (يمكن ضبط طول الكابل وفقًا للحالة الفعلية).
درجة حرارة العمل: 50 ~ 80 درجة مئوية (يمكن تعديلها وفقا للظروف الفعلية).

نظام الترشيح الدوراني: يتكون من مضخة مقاومة للانفجار ، مقياس الضغط وفلتر الأكياس من الفولاذ المقاوم للصدأ. يمر سائل التنظيف من خلال (الخزان ، قسم Y ، مضخة ، فلتر ، أنبوب فولاذي غير قابل للصدأ / صمام كروي ، خزان تنظيف ، خزان تخزين) لتشكيل دورة ذاتية ، ويتم تصفية الشوائب في سائل التنظيف.

تضمن مضخة التدفق وقوة المصعد في المضخة الدائرية أن يتم إزالة الغبار المعلق في سائل التنظيف ، وأن دقة الترشيح تبلغ 10 ميكرون (يمكن ضبطها وفقًا للشروط المحددة).

نظام التحكم التدفئة: الحرارية قياس درجة الحرارة ، العرض الرقمي تحكم في درجة الحرارة ، نطاق التحكم في درجة الحرارة: درجة حرارة الغرفة 1 ~ 100 درجة مئوية قابل للتعديل ، يمكن أن يكون مؤمنا.
نظام حماية منخفض المستوى: عندما يكون مستوى السائل لخزان التنظيف أقل من القيمة المحددة ، فإن التحكم في مستوى السائل من النوع العائم يمس مفتاح التعويم ، ويشير ويقطع تسخين الخزان ومزود طاقة المضخة.

محلول التنظيف: عامل غسل الهيدروكربونات.

المتطلبات الفنية الأخرى: جسم الخزان مغطى بقطن عازل ، ويتم توفير فم الخبث ، ومنفذ الفائض وميناء الصرف.
