SMT الزجاج المسطح آلة التنظيف الاستنسل طلاء الجبهة الشغل 400X500mm الحجم

الزجاج المسطح SMT آلة التنظيف الاستنسل طلاء الجبهة 400X500mm الشغل SIZE

^{أولا ، اسم الجهاز والطراز
1.1 اسم الجهاز: غسالة الزجاج المسطح
1.2 نموذج المعدات: CCS-ITO500 طلاء الزجاج الأمامي الغسالة
ثانيا ، استخدام المعدات}

^{2.1 تنظيف وتجفيف السطح الزجاجي
ثالثا ، إنتاج المعدات (التنظيف) القدرة}

^{3.1 حجم الشغل: MIN: 75mmX50mm MAX: 400mmX500mm
3.2 سرعة النقل: 2.5 م / دقيقة (1 ~ 6 م / دقيقة قابلة للتعديل)
3.3 سمك الركيزة: 0.2 ~ 2mm في}

^{الرابعة ، وإنتاج (التنظيف) معايير الجودة
4.1 ، لا توجد جسيمات فوق 1um على سطح الشغل ، والجسيمات أقل من 1um أقل من 1 / cm2
4.2 ، لا البقع ، علامات المياه ، الخدوش على سطح الزجاج بعد التنظيف
4.3 ، لا بطاقات ، التصفيح في عملية تنظيف الزجاج}

^{خامسا تدفق العملية والمعلمات
5.1 العملية
قسم التغذية ← رش مسبق ← قطع بالرياح 1 ← تنظيف فرشاة بالفرشاة 1 + 2 ← قطع بالرياح 2 ← تنظيف بالفرشاة باستخدام أسطوانة الماء النقي 1 + 2 ← غسيل بالرش بالضغط المتوسط ​​← تنظيف BJ ← غسيل بالرش بماء DI ← غسل بالماء DI ← مجموعتان من الهواء سكين قطع المياه → مجموعتين من تجفيف الهواء الساخن → قسم التفريغ + جهاز القضاء ثابت
5.2 تصميم المعدات: الشغل من اليسار إلى اليمين}

^{السادسة ، المعلمات المعدات والمتطلبات التقنية
6.1 حجم المعدات والمواد
6.1.1 حجم جسم المعدات: (L) 7650 × (W) 1500 × (H) 1200 ملم اختلاف طفيف في التصنيع
6.1.2 مادة الجسم: مصنوعة من 304 لوحة الفولاذ المقاوم للصدأ و = 4MM المواد.
6.1.3 مادة الرف: SUS304 الصلب مربع تمرير 50X50X2
6.1.4 مادة خزان المياه: لوح بلاستيكي شفاف / عاجي من "جنوب آسيا" و = 10
6.1.5 لوح باب شل: لوح بلاستيكي شفاف / عاجي "جنوب آسيا" و = 6
6.1.6 الغطاء العلوي: "جنوب آسيا" لوحة PVC الشفافة & = 6
6.2 متطلبات الطاقة المعدات
6.2.1 مزود الطاقة: 380VAC ± 10V / 50Hz
6.2.2 إجمالي استهلاك الطاقة للجهاز كله: 35KW
6.2.3 استهلاك المياه: 20 ～ 30L / Min (15MW أو أكثر من الماء النقي)
6.2.4 استهلاك الهواء: 600L / min الضغط: 0.4Mpa
6.2.5 مجموع أنابيب مدخل: UPVC 1 "
6.2.6 الصرف الكلي: UPVC 2 "
6.2.7 أنبوب الرش: UPVC 3/4 "
6.3 الوصف العام للجهاز}

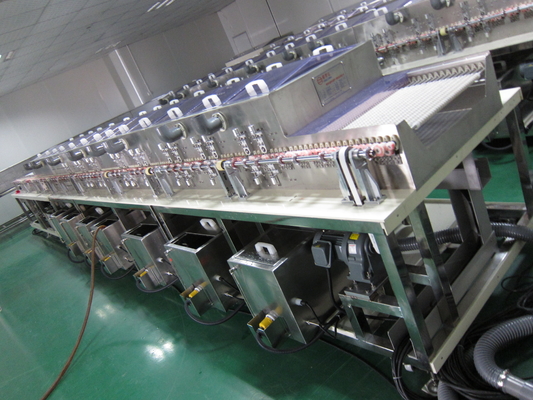

^{6.3.1 هيكل المعدات
تتكون آلة التنظيف بشكل أساسي من نظام رش ، ونظام فرش بالفرشاة ، ونظام BJ ، ونظام تجفيف سكين الهواء ، ونظام فلترة الدوران ، ونظام تسخين أوتوماتيكي للتحكم في درجة الحرارة ، والتحكم التلقائي في مستوى السائل ونظام إعادة تعبئة السوائل تلقائيًا ، لوحة التحكم الرف ونظام التحكم.}

^{6.4 وصف المكونات الرئيسية للمعدات}

^{6.4.1 قسم النقل
transfer طريقة نقل الركيزة: قطر نقل الأسطوانة والمطاط φ26mm
※ نطاق سرعة نقل قابل للتعديل: 1 ~ 6m / min
adjustment وضع ضبط سرعة النقل: العاكس العرض الرقمي أو تعديل العاكس مقبض الباب
speed عرض سرعة النقل: العرض الرقمي
موقع القيادة: نظام النقل معزول عن نظام الرش (محرك خارجي للخزان)
※ تباعد عمود النقل: 30 ملم ، الفرشاة 65 ملم.}

^{6.4.2 قسم التغذية
طول قسم التغذية: L = 490mm
※ التكوين: نظام محرك الاستشعار: محرك CPG: 1 / 2P 3∮380V.}
