دقيق الألومنيوم أنودة معدات AC380V اثنين من نوع العملاقة المركبات تعمل

دقيق الألومنيوم أنودة معدات AC380V اثنين من نوع العملاقة المركبات تعمل

مواصفات التصميم والمتطلبات العامة:

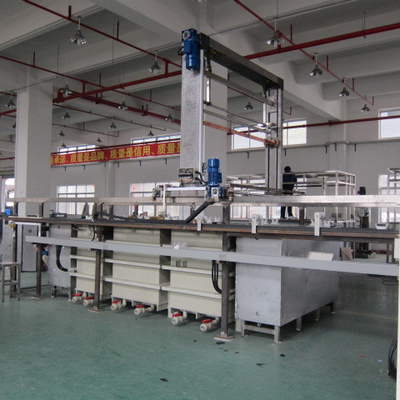

1. يتم تشغيل خط الإنتاج تلقائيًا بواسطة سيارتين من نوع القنطرية العملاقة.

2. يتم تخطيط التصميم العام لخط الإنتاج وفقًا لخطة تخطيط المعدات التي يقدمها المستخدم. يجب أن يعكس التصميم العام لكل خط إنتاج التقدم المحرز في كل عملية وموثوقية تشغيل العملية ، وكذلك مراعاة سلامة مياه الصرف وانبعاثات غاز العادم. تنسيق؛

3. التصميم العام لخط الإنتاج مضغوط ، الموقع نظيف ومرتب ، المظهر أنيق ، اللوجستيات سلسة ، الصيانة والصيانة مريحة ، ويمكن أن تلبي بالكامل متطلبات الإنتاج الوطني النظيف والمتحضر ؛

4. خط الإنتاج عبارة عن خط إنتاج شبه تلقائي ؛
يتم توفير قنوات التشغيل بأفضل الترتيبات وأكثرها معقولة ، ويتم توفير قناة الصرف الصحي. هناك قنوات لتشغيل أسطح التشغيل لكل خط إنتاج لضمان التدفق السلس والتشغيل المريح وضمان الصيانة والإصلاح المريحين ؛
يتم ترتيب هيكل حوض خط الإنتاج على أرض مقاومة للتآكل ، ويضمن ارتفاع سطح التشغيل بعيدًا عن مسار المشي البشري ضمن 500 مم (منطقة التشغيل اليدوية) لسهولة التشغيل ؛

5. يتم تزويد جميع أسطح تشغيل خط الإنتاج بعلامات عملية مقابلة تتوافق مع فتحات المواضع ذات الصلة والمواضع المقابلة لها ، ونقشت تسمية العملية بمعلمات العملية المقابلة ، وتكون تسمية العملية باللون الأزرق الغامق ؛

6. جميع أنابيب المداخل والمخارج الرئيسية والأنابيب الرئيسية للمياه النقية (أي جانب التشغيل) لخط الإنتاج ، ويدخل تصنيف الصرف في خط أنابيب الصرف الصحي المقابل ؛

7. برج تنقية غاز العادم لخط الإنتاج يقع خارج ورشة الإنتاج ، وتوضع المعدات المساعدة مثل المقومات والمبردات على الجانب الخلفي لخط الإنتاج ؛

8. يتم وضع نظام النقل لخط الإنتاج ، بما في ذلك أنابيب التوصيل والخطوط ، على الجانب الخلفي من خط الإنتاج ، والحمولة العلوية ، ومركزة في خزانة التحكم المقابلة ؛ يتم وضع خزانة التحكم الكهربائية في منطقة التحكم المقابلة من ورشة الإنتاج ، ومزود الطاقة تصحيح مع جهاز التحكم عن بعد. .
قنوات التهوية لخط الإنتاج تعتمد مجاري الهواء الدائرية بقوة عالية ؛ يتم دعم قنوات الهواء بأقواس ، ويتم توصيل القنوات الرئيسية في قنوات الإنتاج مع القنوات الرئيسية لخط الإنتاج باللحام بالأنابيب الصلبة. التكامل ، يتم توحيد الجدران لورشة الإنتاج ، ويتم استنفاد جميع العوادم. يتم ترتيب كل من خط الأنابيب وخط الأنابيب في الهواء ودخول برج معالجة غاز العادم ؛

9. الطرف الأمامي للخزان الذي يحتاج إلى إمداد بالمياه مجهز بماء الصنبور أو خط أنابيب المياه النقية ، ومميز ؛

10. سيتم دمج كل خزان يحتاج إلى تهوية مع المخطط العام لورشة العمل ، ويتم اعتماد طريقة التهوية الجانبية لتحقيق تصميم أنيق وجميل في ورشة العمل دون التأثير على تأثير التهوية ؛
يتم اختيار مادة الخزان ولحامها وفقًا لتكوين ودرجة حرارة سائل الحمام لضمان أن يكون ختم اللحام لخزان العمل جيدًا ، وقوة جسم الخزان ، ويتم إجراء اختبار ضيق الخزان وفقًا للمواصفات ؛

11. يكون تسخين جسم الخزان بشكل رئيسي على شكل تسخين كهربائي ، ويتم تسخين عنصر التسخين عند درجة حرارة أولية قدرها 25 درجة مئوية ، ويتم اختيار أنبوب التسخين وفقًا لخصائص المحلول ؛
تم تجهيز كل خزانات التدفئة بجهاز حماية مستوى السائل (مستوى مادة PVDF محمي بواسطة مادة PVDF) لمنع الحرق الجاف الجزئي وتلف السخان. تم تجهيز كل خزان تسخين بجهاز أوتوماتيكي للتحكم في درجة الحرارة لضمان درجة حرارة العملية لكل خزان تسخين. ومتطلبات التحكم في الوقت ؛
بين جميع الخزانات ، يتم ترتيب صفيحة تغطية بأخدود مخدد على طول اتجاه خط الإنتاج لجمع السائل المتساقط مرة أخرى إلى الأخدود دون تسرب ، ويمكن طي لوحة الغطاء في أي وقت لسهولة التنظيف ؛

12 ، تم تجهيز جميع فتحات مع جهاز تحريك الهواء ، من خلال صمام يدوي للسيطرة على تدفق الهواء ، لضمان نتائج جيدة ، وتقع جميع صمامات السحب على جانب التشغيل ، يجب أن يكون التصميم العام نظيفة ؛

13. جميع الصمامات في خط الإنتاج هي صمامات كروية حية ، يسهل إصلاحها واستبدالها ؛

14 ، مطلوب من الأرض وضع لوحة PP (المساحة المرسومة بالرسم) ، وإضافة 100 مم صينية مضادة للفيضان العالي لزيادة أدائها المضاد للتآكل ؛

15 ، يجب استخدام أخدود الصب الكيميائي كسور وقائي على جانب سطح العملية لزيادة سلامة المشغل ؛

16. يجب أن تكون جميع الكابلات في خط الإنتاج
