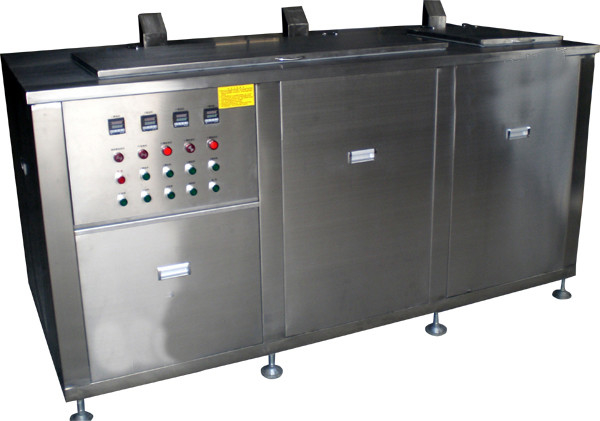

الدقة نظام التنظيف التلقائي المكونات الإلكترونية تردد ثلاثة فتحة 20 كيلو هرتز

الدقة نظام التنظيف التلقائي المكونات الإلكترونية تردد ثلاثة فتحة 20 كيلو هرتز

ما هو مبدأ التنظيف بالموجات فوق الصوتية؟
تقوم آلة التنظيف بالموجات فوق الصوتية بتحويل الإشارة المتذبذبة أعلى من تردد 20 كيلو هرتز بواسطة مولد الموجات فوق الصوتية ثم تحويلها إلى طاقة اهتزاز ميكانيكية عالية التردد من خلال التأثير الكهروإجهادي العكسي لمحول الطاقة فوق الصوتية (الصدمة) لتنظيف إشعاع الصوت في السائل. تهتز جزيئات التنظيف السائلة وتنتج العديد من الثقوب والفقاعات الصغيرة. ويشكل وينمو في منطقة الضغط السلبي على طول اتجاه انتشار الموجات فوق الصوتية ، ويغلق على الفور في منطقة الضغط الإيجابي لتوليد ارتفاع ضغط التفجير بين الآلاف من الأجواء ، وتشكيل العديد من موجات صدمة الضغط العالي الجزئي تعمل على نطاق الشوائب من خط الأنابيب وتحطيمه. . وهذا ما يسمى "تأثير التجويف" في التنظيف بالموجات فوق الصوتية. تعمل آلة التنظيف بالموجات فوق الصوتية للأنبوب النحاسي على أساس تقنية "تأثير التجويف". من "تأثير التجويف" ، من المعروف أن الثقوب والفقاعات تتولد عن طريق تطبيق الموجات الصوتية عالية الكثافة (تردد الموجات فوق الصوتية) على السائل. تحقيقًا لهذه الغاية ، يجب أن يحتوي تكوين آلة التنظيف بالموجات فوق الصوتية للأنبوب النحاسي على المكونين الأساسيين التاليين: مولد بالموجات فوق الصوتية لإشارات كهربائية عالية التردد وعالية الجهد ، وطاقة كهربائية قادرة على تحويل الطاقة الكهربائية إلى ميكانيكي الطاقة (أي أداء معكوس كهرضغطية) ويمر السائل. خط أنابيب عالية الكثافة محول الصوت.

مزايا آلة التنظيف بالموجات فوق الصوتية للمكونات الإلكترونية:

1. التنظيف بالموجات فوق الصوتية يمكن أن يحسن كثيرا من نظافة سطح الأجزاء التي يتم تنظيفها. وفقًا للبيانات ، إذا كان تأثير التنظيف بالموجات فوق الصوتية 100٪ ، فإن الفرشاة (باستخدام الكواشف الكيميائية) تكون 90٪ ، وتنظيف البخار (المذيب الكيميائي) 35٪ ، وتنظيف ضغط المذيب 30٪ ، والانغماس بالمذيب 15 ٪.

2. سرعة التنظيف سريعة وكفاءة العمل عالية ، مما يقلل بشكل كبير من كثافة اليد العاملة في عملية التنظيف ، خاصة الأجزاء الصغيرة (أو الأجزاء) كبيرة الحجم ، ومناسبة بشكل خاص للتنظيف بالموجات فوق الصوتية. تطبيق آلة التنظيف بالموجات فوق الصوتية يسهل تنفيذ عملية التنظيف والعملية. التشغيل الآلي المستمر. على سبيل المثال: آلة التنظيف بالموجات فوق الصوتية مع IGBT كمكون الطاقة الرئيسي (تردد 20-50 كيلو هرتز) ، دائرتها مبسطة ، والجهاز كله لديه موثوقية عالية ، وكفاءة يمكن أن تصل إلى 90 ٪ ، وعامل الطاقة فوق 0.95 ، وحجم صغير ، الوزن خفيف ، القوة قابلة للتعديل. وتتبع التردد والمسح الضوئي والتشغيل المرن ، خاصة قدرة الماكينة الفردية ، يمكن أن تصل إلى أكثر من 5KW ، وهو أمر ذو أهمية كبيرة للتنظيف بالموجات فوق الصوتية على نطاق واسع.

3. المواد الهشة أو الأجزاء غير المناسبة للتنظيف باستخدام عمليات التنظيف الأخرى ، أو الأجزاء (أو الأجزاء)

مع وجود فجوة ضيقة والثقوب في بنية الشكل ، يمكن تنظيفها عن طريق التنظيف بالموجات فوق الصوتية. الخزان الأول: خزان الغسيل بالموجات فوق الصوتية

أخذ الفتحة الأولى كمثال ، يتم تقديم ما يلي:
1. الجسم الرئيسي للدبابات:
(1) حجم الأخدود الداخلي الفعال: 600 × 400 × 400L × W × H ، الارتفاع الفعال 400MM
(2) جسم الخزان مصنوع من صفائح الفولاذ المقاوم للصدأ SUS304 2.0mm.
(3) مجهزة صمام المياه ، صمام الصرف الصحي ، الصرف الصحي في إجمالي الصرف ؛
(4) تنظيف المتوسطة: المياه البلدية + مسحوق إزالة الشحوم
2. نظام الموجات فوق الصوتية:
(1) تردد بالموجات فوق الصوتية: 40 كيلو هرتز.
(2) قوة الموجات فوق الصوتية: 1200W
(3) هزاز بالموجات فوق الصوتية: 24 قطعة ، 50W / فقط ، لوحة اهتزاز بالموجات فوق الصوتية مغمورة ، سماكة صفيحة SIA 2.0 ملم من الفولاذ المقاوم للصدأ ، مثبتة في أسفل الخزان ، الجزء الأساسي من الهزاز يعتمد رقاقة العلامة التجارية اليابانية "Benduo" لوحة صدمة السطح مطلي بالكروم الصلب لقوة التحمل.
3. نظام التدفئة:
(1) التدفئة عن طريق أنبوب التدفئة ، مثبتة على جانب جسم الخزان ،
(2) قوة التدفئة 4KW.
(3) العلامة التجارية تحكم في درجة الحرارة تعتمد العلامة التجارية Omron ، ووضع العرض: العرض الرقمي.
